ステンレス製　SYSシリーズ
GLO-YS精密ロックナット
  1. 信頼される高精度・高品質
    • 研削面の直角度：0.002mm
    • 研磨面の平面度：≒100%
      (ベアリング本体との当たり面)
    • ロッキングメタル素材：SUS304
    • 本体材質：SUS303
    • ねじ精度：ISO 4H

  2. 主な用途
    • クリーンルーム
    • 食品加工機
    • 医薬品・医療機器
    • 環境関連機器

  3. 取付・取外し方法
    • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
    • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。

  4. ねじ精度
    • GLO SYSA/SYSR/SYSFタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定　□左ねじ加工　□両端面の研磨加工　□バランス穴加工
□コーティング処理(ニッケル・メッキ処理)　□幅カット加工(h寸法)　□異形型番
□貴社図面に基づく精密ロックナットの製作



商品説明

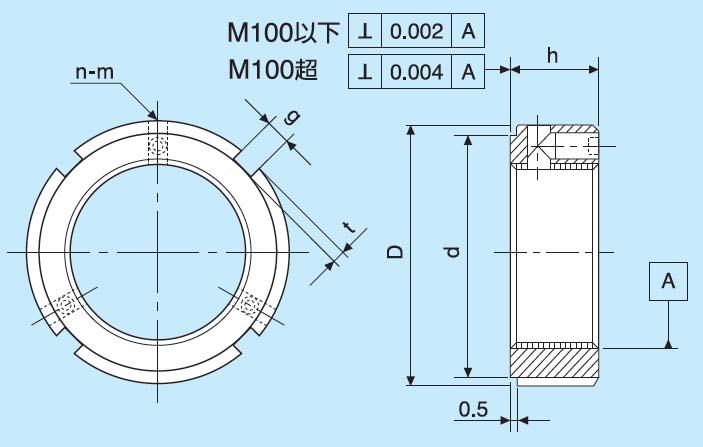

SYSAロックナットは、アキシャル方向(軸方向)の3箇所から軸を締め付ける方式になっており、 特殊な組み立て作業が要求される環境に適しています。

主要寸法表
品番 価格(円) D h g t d nXm MAX.Nm
GLO SYSA M17X1 17,300 32 16 4 2 27 2XM4 3.0
GLO SYSA M20X1 17,300 38 16 4 2 33 3XM4 3.0
GLO SYSA M20X1.5 15,600 38 16 4 2 33 3XM4 3.0
GLO SYSA M25X1.5 15,600 38 18 5 2 33 3XM4 3.0
GLO SYSA M30X1.5 17,300 45 18 5 2 40 3XM4 3.0
GLO SYSA M35X1.5 19,600 52 18 5 2 47 3XM6 6.0
GLO SYSA M40X1.5 21,900 58 20 6 2.5 52 3XM6 6.0
GLO SYSA M45X1.5 24,200 65 20 6 2.5 59 3XM6 6.0
GLO SYSA M50X1.5 26,500 70 20 6 2.5 64 3XM6 6.0
GLO SYSA M55X2 28,900 75 22 7 3 68 3XM6 6.0
GLO SYSA M60X2 31,700 80 22 7 3 73 3XM6 6.0
GLO SYSA M65X2 34,500 85 22 7 3 78 3XM6 6.0
GLO SYSA M70X2 37,400 92 24 8 3.5 84 3XM8 16.0
GLO SYSA M75X2 42,000 98 24 8 3.5 90 3XM8 16.0
GLO SYSA M80X2 47,100 105 24 8 3.5 96 3XM8 16.0
GLO SYSA M85X2 51,700 110 24 8 3.5 102 3XM8 16.0
GLO SYSA M90X2 57,500 120 26 10 4 108 3XM8 16.0
GLO SYSA M95X2 63,200 125 26 10 4 113 3XM8 16.0
GLO SYSA M100X2 68,900 130 26 10 4 118 3XM8 16.0
GLO SYSA M105X2 71,800 140 28 12 5 125 3XM10 30.0
GLO SYSA M110X2 77,600 145 28 12 5 132 3XM10 30.0
GLO SYSA M115X2 83,300 150 28 12 5 137 3XM10 30.0
GLO SYSA M120X2 89,000 155 30 12 5 142 3XM10 30.0
GLO SYSA M125X2 94,800 160 30 12 5 147 3XM10 30.0
GLO SYSA M130X2 101,000 165 30 12 5 152 3XM10 30.0

(注)10Nm=10.2kgf.cm


商品説明

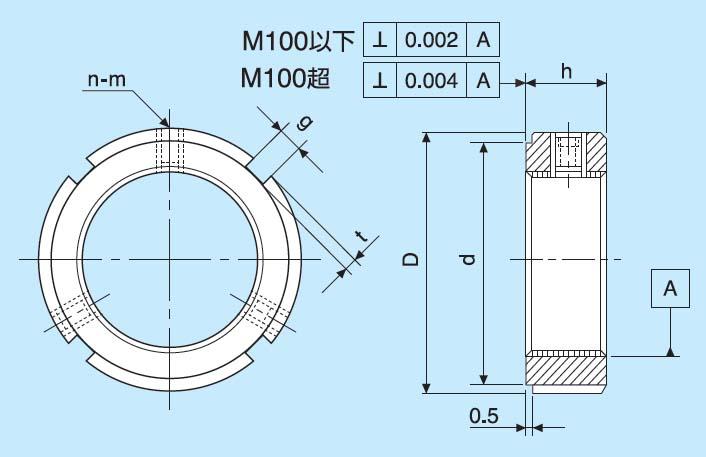

SYSRロックナットは、ラジアル方向(半径方向)の3箇所から軸を締め付ける方式になっています。 このロックナットの厚み(h)は他のタイプより薄いため狭いスペースで使用することが可能です。

主要寸法表
品番 価格(円) D h g t d2 nXm MAX.Nm
GLO SYSR M8X0.75 17,300 16 8 3 2 11 2XM4 3.0
GLO SYSR M10X0.75 17,300 18 8 3 2 13 2XM4 3.0
GLO SYSR M10X1 17,300 18 8 3 2 13 2XM4 3.0
GLO SYSR M12X1 17,300 20 8 3 2 16 2XM4 3.0
GLO SYSR M15X1 17,300 25 8 3 2 21 2XM4 3.0
GLO SYSR M17X1 14,500 28 10 4 2 23 2XM5 4.0
GLO SYSR M20X1 12,700 32 10 4 2 27 3XM5 4.0
GLO SYSR M20X1.5 12,700 32 10 4 2 27 3XM5 4.0
GLO SYSR M25X1.5 13,900 38 12 5 2 33 3XM6 6.0
GLO SYSR M30X1 15,000 45 12 5 2 40 3XM6 6.0
GLO SYSR M30X1.5 15,000 45 12 5 2 40 3XM6 6.0
GLO SYSR M35X1.5 16,200 52 12 5 2 47 3XM6 6.0
GLO SYSR M40X1.5 17,300 58 14 6 2.5 52 3XM6 6.0
GLO SYSR M45X1.5 19,100 65 14 6 2.5 59 3XM6 6.0
GLO SYSR M50X1.5 21,000 70 14 6 2.5 64 3XM8 16.0
GLO SYSR M55X2 23,100 75 16 7 3 68 3XM8 16.0
GLO SYSR M60X2 25,400 80 16 7 3 73 3XM8 16.0
GLO SYSR M65X2 27,800 85 16 7 3 78 3XM8 16.0
GLO SYSR M70X2 29,900 92 18 8 3.5 84 3XM8 16.0
GLO SYSR M75X2 32,200 98 18 8 3.5 90 3XM8 16.0
GLO SYSR M80X2 34,500 105 18 8 3.5 96 3XM8 16.0
GLO SYSR M85X2 40,200 110 18 8 3.5 102 3XM8 16.0
GLO SYSR M90X2 44,800 120 20 10 4 108 3XM8 16.0
GLO SYSR M95X2 47,100 125 20 10 4 113 3XM8 16.0
GLO SYSR M100X2 48,800 130 20 10 4 118 3XM8 16.0
GLO SYSR M105X2 57,500 140 22 12 5 125 3XM8 16.0
GLO SYSR M110X2 63,200 145 22 12 5 132 3XM8 16.0
GLO SYSR M115X2 68,900 150 22 12 5 137 3XM8 16.0
GLO SYSR M120X2 74,700 155 24 12 5 142 3XM8 16.0
GLO SYSR M125X2 80,400 160 24 12 5 147 3XM8 16.0
GLO SYSR M130X2 86,200 165 24 12 5 152 3XM8 16.0

(注)10Nm=10.2kgf.cm


商品説明

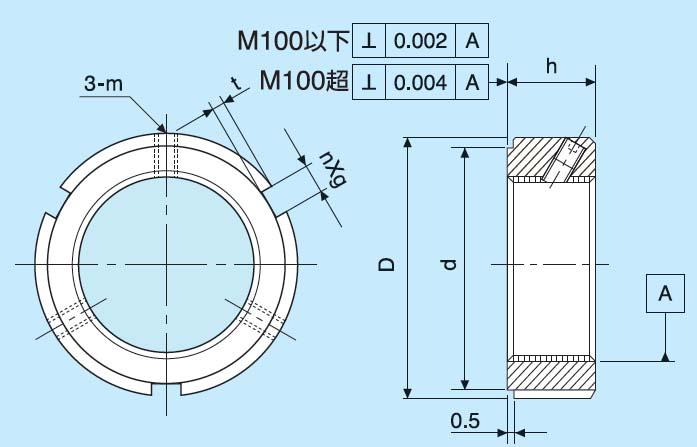

SYSFロックナットは、ねじ山に対して斜め方向(30度)の3箇所から軸を締め付ける方式になっています。 この優れた締め付け方式は高い緩みトルクを発揮し、緩み防止効果が非常に高くなっています。

主要寸法表
品番 価格(円) D h d nXg t m MAX.Nm
GLO SYSF M17X1.0 17,300 32 16 27 3X4 2 M5 4.0
GLO SYSF M20X1.0 17,300 38 16 33 3X4 2 M6 6.0
GLO SYSF M20X1.5 15,600 38 16 33 3X4 2 M6 6.0
GLO SYSF M25X1.5 15,600 38 18 33 3X5 2 M6 6.0
GLO SYSF M30X1.5 17,300 45 18 40 3X5 2 M6 6.0
GLO SYSF M35X1.5 19,600 52 18 47 3X5 2 M8 16.0
GLO SYSF M40X1.5 21,900 58 20 52 3X6 2.5 M8 16.0
GLO SYSF M45X1.5 24,200 65 20 59 3X6 2.5 M8 16.0
GLO SYSF M50X1.5 26,500 70 20 64 3X6 2.5 M8 16.0
GLO SYSF M55X2.0 28,900 75 22 68 3X7 2.5 M8 16.0
GLO SYSF M60X2.0 31,700 80 22 73 3X7 2.5 M8 16.0
GLO SYSF M65X2.0 34,500 85 22 78 3X7 2.5 M8 16.0
GLO SYSF M70X2.0 37,400 92 24 84 3X8 3.5 M8 16.0
GLO SYSF M75X2.0 42,000 98 24 90 3X8 3.5 M8 16.0
GLO SYSF M80X2.0 47,100 105 24 96 3X8 3.5 M8 16.0
GLO SYSF M85X2.0 51,700 110 24 102 6X8 3.5 M8 16.0
GLO SYSF M90X2.0 57,500 120 26 108 6X10 4 M8 16.0
GLO SYSF M95X2.0 63,200 125 26 113 6X10 4 M8 16.0
GLO SYSF M100X2.0 68,900 130 26 118 6X10 4 M8 16.0
GLO SYSF M105X2.0 71,800 140 28 125 6X10 4 M10 30.0
GLO SYSF M110X2.0 77,600 145 28 132 6X10 4 M10 30.0
GLO SYSF M115X2.0 83,300 150 28 137 6X10 4 M10 30.0
GLO SYSF M120X2.0 89,000 155 30 142 6X12 5 M10 30.0
GLO SYSF M125X2.0 94,800 160 30 147 6X12 5 M10 30.0
GLO SYSF M130X2.0 101,000 165 30 152 6X12 5 M10 30.0

(注)10Nm=10.2kgf.cm
