研削加工　YSシリーズ
GLO-YS精密ロックナット
  1. 信頼される高精度・高品質
    • 研磨面の直角度(YSA,YSR,YSF)：0.002mm
      切削面の直角度(YSK)：0.005mm
    • 研磨面の平面度：≒100%
      (ベアリング本体との当たり面)
    • ロッキングメタル素材：リン青銅(高耐摩耗)
    • 本体材質：SCM440
    • ねじ精度：ISO 4H
    • 硬度(YSA,YSR,YSF)：HRC28°〜32°
      硬度(YSK)：HRC26°〜30°

  2. 主な用途
    • 工作機械主軸用ベアリングの締付ナット。
    • ボールスクリュウ支援用ベアリングの締付ナット。
    • 特に精度を必要とするところ、あるいは調整時間を短縮したいところの締付ナット。

  3. 取付・取外し方法
    • YSA,YSR,YSFの取付・取外し方法
      • 取付は、雄ねじを清掃後、まずロックナットをセットします。それから緩み防止のためナットについている3ヶの緩み止めセットスクリュウを0.5~1回点緩めます。 その後、最初のセットスクリュウを軽く止まるまで締め、次に2ヶ目、3ヶ目のスクリュウを順次指定の締付けトルクで増し締めを行い、その後、最初のセットスクリュウ も同じ指定トルクにて締付けて取付け完了となります。
      • 取外しは、まず3ヶのセットスクリュウを充分に緩めます。この時点ではまだセットスクリュウの先にあるロッキングメタルがねじ部にかみ合った 状態ですので、側面からハンマー等で軽く叩いてやりロッキングメタルが自由になったことを確認しておいてロックナットを緩めてください。
    • YSKの取付・取外し方法
      • おねじの清掃後、締付ボルトを緩めたYSKロックナットをセットします。 YSKロックナットの端面と相手側端面との隙間が1〜2mmあいている状態で締付ボルトを対角にかつ均等に締め込み、 ねじの遊びをなくします。その後、YSKロックナットがガタなく回せるようになるまで締付ボルトを均等に少しずつ緩めます。 次に要求される軸力の2〜3倍の軸力で仮締めして下さい。 これはYSKロックナットの初期なじみに必要な手順です。 そして一旦YSKロックナットを緩めてから適正な軸力が得られるまで締め直して下さい。 最後に4〜8本の締付ボルトを直角かつ均等に適正トルクで締め付け、おねじと完全に固定させて下さい。
      • 取外しは、全てのセットスクリュウを充分に緩めてからロックナットを緩めてください。

  4. ねじ精度
    • GLO YSA/YSR/YSFタイプのロックナットは、ISOの4H等級に仕上がっています。 従いましてシャフトのねじ精度も4h等級に仕上げて頂く様お願い申し上げます。 それにより組込後の調整も必要なく、高い精度が維持されます。

精密ロックナット技術資料


GLO-YS精密ロックナットシリーズは、精密ロックナットに関するあらゆるご要望にお応えします。
どうぞお気軽に見積もりのご指示をお寄せ下さい。
□ねじ公差範囲のご指定　□左ねじ加工　□両端面の研磨加工　□バランス穴加工
□コーティング処理(ニッケル・メッキ処理)　□幅カット加工(h寸法)　□異形型番
□貴社図面に基づく精密ロックナットの製作



商品説明
YSAロックナットは、アキシャル方向(軸方向)の3箇所から軸を締め付ける方式になっており、 特殊な組み立て作業が要求される環境に適しています。

主要寸法表
品番 価格(円) D h g t d2 nXm MAX.Nm
GLO YSA M14X1.5 4,080 30 14 4 2 25 2-M4 3.0
GLO YSA M15X1 4,080 30 14 4 2 25 2-M4 3.0
GLO YSA M16X1.5 4,080 30 14 4 2 25 2-M4 3.0
GLO YSA M17X1 4,080 32 16 4 2 27 2-M4 3.0
GLO YSA M18X1.5 4,080 32 16 4 2 27 2-M4 3.0
GLO YSA M20X1 4,080 38 16 4 2 33 3-M4 4.0
GLO YSA M20X1.5 4,080 38 16 4 2 33 3-M4 4.0
GLO YSA M22X1.5 4,100 38 16 5 2 33 3-M4 4.0
GLO YSA M24X1.5 4,100 38 18 5 2 33 3-M4 4.0
GLO YSA M25X1.5 4,100 38 18 5 2 33 3-M4 4.0
GLO YSA M27X1.5 4,150 40 18 5 2 35 3-M4 4.0
GLO YSA M30X1.5 4,150 45 18 5 2 40 3-M4 4.0
GLO YSA M33X1.5 4,620 50 18 5 2 45 3-M4 4.0
GLO YSA M35X1.5 4,620 52 18 5 2 47 3-M6 6.0
GLO YSA M36X1.5 5,160 52 18 5 2 47 3-M6 6.0
GLO YSA M39X1.5 5,160 58 20 6 2.5 52 3-M6 6.0
GLO YSA M40X1.5 5,160 58 20 6 2.5 52 3-M6 6.0
GLO YSA M42X1.5 5,710 62 20 6 2.5 56 3-M6 6.0
GLO YSA M45X1.5 5,710 65 20 6 2.5 59 3-M6 6.0
GLO YSA M48X1.5 6,250 70 20 6 2.5 64 3-M6 6.0
GLO YSA M50X1.5 6,250 70 20 6 2.5 64 3-M6 6.0
GLO YSA M52X1.5 6,800 73 22 7 3 68 3-M6 6.0
GLO YSA M55X2 6,800 75 22 7 3 68 3-M6 6.0
GLO YSA M56X2 7,500 75 22 7 3 68 3-M6 6.0
GLO YSA M60X2 7,500 80 22 7 3 73 3-M6 6.0
GLO YSA M64X2 8,150 85 22 7 3 78 3-M6 6.0
GLO YSA M65X2 8,150 85 22 7 3 78 3-M6 6.0
GLO YSA M68X2 8,830 92 24 8 3.5 84 3-M8 16.0
GLO YSA M70X2 8,830 92 24 8 3.5 84 3-M8 16.0
GLO YSA M72X2 9,920 94 24 8 3.5 86 3-M8 16.0
GLO YSA M75X2 9,920 98 24 8 3.5 90 3-M8 16.0
GLO YSA M76X2 11,200 98 24 8 3.5 90 3-M8 16.0
GLO YSA M80X2 11,200 105 24 8 3.5 96 3-M8 16.0
GLO YSA M85X2 12,300 110 24 8 3.5 102 3-M8 16.0
GLO YSA M90X2 13,600 120 26 10 4 108 3-M8 16.0
GLO YSA M95X2 14,940 125 26 10 4 113 3-M8 16.0
GLO YSA M100X2 16,300 130 26 10 4 118 3-M8 16.0
GLO YSA M105X2 19,100 140 28 12 5 125 3-M10 30.0
GLO YSA M110X2 20,700 145 28 12 5 132 3-M10 30.0
GLO YSA M115X2 22,000 150 28 12 5 137 3-M10 30.0
GLO YSA M120X2 22,300 155 30 12 5 142 3-M10 30.0
GLO YSA M125X2 27,000 160 30 12 5 147 3-M10 30.0
GLO YSA M130X2 31,000 165 30 12 5 152 3-M10 30.0
GLO YSA M135X2 32,400 175 32 14 6 160 3-M10 30.0
GLO YSA M140X2 35,000 180 32 14 6 165 3-M10 30.0
GLO YSA M145X2 36,500 190 32 14 6 175 3-M10 30.0
GLO YSA M150X2 38,000 195 32 14 6 180 3-M10 30.0
GLO YSA M155X3 40,000 200 34 16 7 180 3-M10 30.0
GLO YSA M160X3 48,000 210 34 16 7 190 3-M10 30.0
GLO YSA M165X3 50,000 210 34 16 7 190 3-M10 30.0
GLO YSA M170X3 52,000 220 34 16 7 200 3-M10 30.0
GLO YSA M180X3 54,000 230 36 18 8 205 3-M12 60.0
GLO YSA M190X3 56,000 240 36 18 8 215 3-M12 60.0
GLO YSA M200X3 58,000 250 38 18 8 225 3-M12 60.0

(注)1Nm = 10.2kgf.cm


商品説明
YSRロックナットは、ラジアル方向(半径方向)の3箇所から軸を締め付ける方式になっています。 このロックナットの厚み(h)は他のタイプより薄いため狭いスペースで使用することが可能です。

主要寸法表
品番 価格(円) D h g t d2 n X m MAX.Nm
GLO YSR M6X0.5 3,760 16 8 3 2 11 2-M4 3.0
GLO YSR M8X0.75 3,760 16 8 3 2 11 2-M4 3.0
GLO YSR M8X1 3,760 16 8 3 2 11 2-M4 3.0
GLO YSR M10X0.75 3,760 18 8 3 2 13 2-M4 3.0
GLO YSR M10X1 3,760 18 8 3 2 13 2-M4 3.0
GLO YSR M12X1 3,760 20 8 3 2 16 2-M4 3.0
GLO YSR M12X1.25 3,760 20 8 3 2 16 2-M4 3.0
GLO YSR M14X1 3,760 25 8 3 2 21 2-M4 3.0
GLO YSR M14X1.5 3,760 25 8 3 2 21 2-M4 3.0
GLO YSR M15X1 3,760 25 8 3 2 21 2-M4 3.0
GLO YSR M16X1.5 3,760 28 10 4 2 23 2-M5 4.0
GLO YSR M17X1 3,140 28 10 4 2 23 2-M5 4.0
GLO YSR M18X1.5 3,140 30 10 4 2 25 2-M5 4.0
GLO YSR M20X1 3,140 32 10 4 2 27 3-M5 4.0
GLO YSR M20X1.5 3,140 32 10 4 2 27 3-M5 4.0
GLO YSR M22X1.5 3,180 35 10 4 2 30 3-M5 4.0
GLO YSR M24X1.5 3,180 38 12 5 2 33 3-M6 6.0
GLO YSR M25X1.5 3,180 38 12 5 2 33 3-M6 6.0
GLO YSR M27X1.5 3,260 42 12 5 2 37 3-M6 6.0
GLO YSR M30X1 3,260 45 12 5 2 40 3-M6 6.0
GLO YSR M30X1.5 3,260 45 12 5 2 40 3-M6 6.0
GLO YSR M33X1.5 3,560 52 12 5 2 45 3-M6 6.0
GLO YSR M35X1.5 3,560 52 12 5 2 47 3-M6 6.0
GLO YSR M36X1.5 3,760 55 14 6 2.5 49 3-M6 6.0
GLO YSR M39X1.5 3,760 58 14 6 2.5 52 3-M6 6.0
GLO YSR M40X1.5 3,760 58 14 6 2.5 52 3-M6 6.0
GLO YSR M42X1.5 4,420 62 14 6 2.5 56 3-M6 6.0
GLO YSR M45X1.5 4,420 65 14 6 2.5 59 3-M6 6.0
GLO YSR M48X1.5 4,810 68 14 6 2.5 62 3-M6 6.0
GLO YSR M50X1.5 4,810 70 14 6 2.5 64 3-M8 16.0
GLO YSR M52X1.5 5,350 73 16 7 3 66 3-M8 16.0
GLO YSR M55X2 5,350 75 16 7 3 68 3-M8 16.0
GLO YSR M56X2 5,510 77 16 7 3 70 3-M8 16.0
GLO YSR M60X2 5,510 80 16 7 3 73 3-M8 16.0
GLO YSR M64X2 6,020 85 16 7 3 78 3-M8 16.0
GLO YSR M65X2 6,020 85 16 7 3 78 3-M8 16.0
GLO YSR M68X2 6,950 92 18 8 3.5 84 3-M8 16.0
GLO YSR M70X2 6,950 92 18 8 3.5 84 3-M8 16.0
GLO YSR M72X2 7,490 95 18 8 3.5 86 3-M8 16.0
GLO YSR M75X2 7,490 98 18 8 3.5 90 3-M8 16.0
GLO YSR M76X2 8,350 100 18 8 3.5 92 3-M8 16.0
GLO YSR M80X2 8,350 105 18 8 3.5 96 3-M8 16.0
GLO YSR M85X2 9,750 110 18 8 3.5 102 3-M8 16.0
GLO YSR M90X2 10,430 120 20 10 4 108 3-M8 16.0
GLO YSR M95X2 11,420 125 20 10 4 113 3-M8 16.0
GLO YSR M100X2 11,840 130 20 10 4 118 3-M8 16.0
GLO YSR M105X2 13,920 140 22 12 5 125 3-M8 16.0
GLO YSR M110X2 14,700 145 22 12 5 132 3-M8 16.0
GLO YSR M115X2 15,500 150 22 12 5 137 3-M8 16.0
GLO YSR M120X2 16,300 155 24 12 5 142 3-M8 16.0
GLO YSR M125X2 17,800 160 24 12 5 147 3-M8 16.0
GLO YSR M130X2 18,800 165 24 12 5 152 3-M8 16.0
GLO YSR M135X2 20,500 175 26 14 6 160 3-M10 30.0
GLO YSR M140X2 21,300 180 26 14 6 165 3-M10 30.0
GLO YSR M145X2 22,800 190 26 14 6 175 3-M10 30.0
GLO YSR M150X2 24,000 195 26 14 6 180 3-M10 30.0
GLO YSR M155X3 30,000 200 28 16 7 180 3-M10 30.0
GLO YSR M160X3 36,000 210 28 16 7 190 3-M10 30.0
GLO YSR M165X3 38,000 210 28 16 7 190 3-M10 30.0
GLO YSR M170X3 40,000 220 28 16 7 200 3-M10 30.0
GLO YSR M180X3 42,000 230 30 18 8 205 3-M12 60.0
GLO YSR M190X3 46,000 240 30 18 8 215 3-M12 60.0
GLO YSR M200X3 48,000 250 32 18 8 225 3-M12 60.0

(注)1Nm = 10.2kgf.cm


商品説明

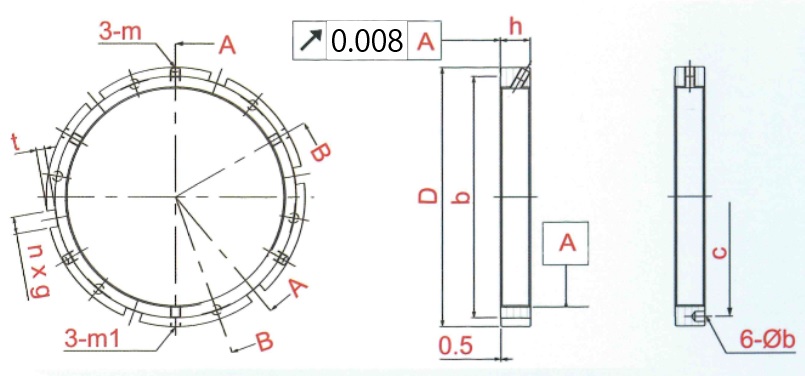

YSFロックナットは、ねじ山に対して斜め方向(30度)の3箇所から軸を締め付ける方式になっています。 この優れた締め付け方式は高い緩みトルクを発揮し、緩み防止効果が非常に高くなっています。

主要寸法表
品番 価格(円) D h d n X g t m MAX.Nm
GLO YSF M14X1.5 4,080 30 14 25 3 X 4 2 M5 4.0
GLO YSF M15X1 4,080 30 14 25 3 X 4 2 M5 4.0
GLO YSF M16X1.5 4,080 30 14 25 3 X 4 2 M5 4.0
GLO YSF M17X1 4,080 32 16 27 3 X 4 2 M5 4.0
GLO YSF M18X1.5 4,080 32 16 27 3 X 4 2 M5 4.0
GLO YSF M20X1 4,080 38 16 33 3 X 4 2 M5 4.0
GLO YSF M20X1.5 4,080 38 16 33 3 X 4 2 M6 6.0
GLO YSF M22X1.5 4,100 38 16 33 3 X 4 2 M6 6.0
GLO YSF M24X1.5 4,100 38 18 33 3 X 5 2 M6 6.0
GLO YSF M25X1.5 4,100 38 18 33 3 X 5 2 M6 6.0
GLO YSF M27X1.5 4,150 40 18 35 3 X 5 2 M6 6.0
GLO YSF M30X1.5 4,150 45 18 40 3 X 5 2 M6 6.0
GLO YSF M33X1.5 4,620 50 18 45 3 X 5 2 M6 6.0
GLO YSF M35X1.5 4,620 52 18 47 3 X 5 2 M8 16.0
GLO YSF M36X1.5 5,160 52 18 47 3 X 5 2 M8 16.0
GLO YSF M39X1.5 5,160 58 20 52 3 X 6 2.5 M8 16.0
GLO YSF M40X1.5 5,160 58 20 52 3 X 6 2.5 M8 16.0
GLO YSF M42X1.5 5,710 62 20 56 3 X 6 2.5 M8 16.0
GLO YSF M45X1.5 5,710 65 20 59 3 X 6 2.5 M8 16.0
GLO YSF M48X1.5 6,250 70 20 64 3 X 6 2.5 M8 16.0
GLO YSF M50X1.5 6,250 70 20 64 3 X 6 2.5 M8 16.0
GLO YSF M52X1.5 7,500 73 22 68 3 X 7 3 M8 16.0
GLO YSF M55X1.5 7,500 75 22 68 3 X 7 3 M8 16.0
GLO YSF M56X2 7,500 75 22 68 3 X 7 3 M8 16.0
GLO YSF M60X2 7,500 80 22 73 3 X 7 3 M8 16.0
GLO YSF M62X2 8,150 85 22 78 3 X 7 3 M8 16.0
GLO YSF M65X2 8,150 85 22 78 3 X 7 3 M8 16.0
GLO YSF M68X2 8,830 92 24 84 3 X 8 3.5 M8 16.0
GLO YSF M70X2 8,830 92 24 84 3 X 8 3.5 M8 16.0
GLO YSF M72X2 9,920 94 24 86 3 X 8 3.5 M8 16.0
GLO YSF M75X2 9,920 98 24 90 3 X 8 3.5 M8 16.0
GLO YSF M76X2 11,200 98 24 90 3 X 8 3.5 M8 16.0
GLO YSF M80X2 11,200 105 24 96 3 X 8 3.5 M8 16.0
GLO YSF M85X2 12,300 110 24 102 6 X 8 3.5 M8 16.0
GLO YSF M90X2 13,600 120 26 108 6 X 10 4 M8 16.0
GLO YSF M95X2 14,940 125 26 113 6 X 10 4 M8 16.0
GLO YSF M100X2 16,300 130 26 118 6 X 10 4 M8 16.0
GLO YSF M105X2 19,100 140 28 125 6 X 10 4 M10 30.0
GLO YSF M110X2 20,700 145 28 132 6 X 10 4 M10 30.0
GLO YSF M115X2 22,000 150 28 137 6 X 10 4 M10 30.0
GLO YSF M120X2 22,300 155 30 142 6 X 12 5 M10 30.0
GLO YSF M125X2 27,000 160 30 147 6 X 12 5 M10 30.0
GLO YSF M130X2 31,000 165 30 152 6 X 12 5 M10 30.0
GLO YSF M135X2 32,400 175 32 160 6 X 12 5 M10 30.0
GLO YSF M140X2 35,000 180 32 165 6 X 12 5 M10 30.0
GLO YSF M145X2 36,500 190 32 175 6 X 12 5 M10 30.0
GLO YSF M150X2 38,000 195 32 180 6 X 12 5 M10 30.0
GLO YSF M155X3 40,000 200 34 180 6 X 14 6 M10 30.0
GLO YSF M160X3 48,000 210 34 190 6 X 14 6 M10 30.0
GLO YSF M165X3 50,000 210 34 190 6 X 14 6 M10 30.0
GLO YSF M170X3 52,000 220 34 200 6 X 14 6 M10 30.0
GLO YSF M180X3 54,000 230 36 205 6 X 16 7 M12 60.0
GLO YSF M190X3 56,000 240 36 215 6 X 16 7 M12 60.0
GLO YSF M200X3 58,000 250 38 225 6 X 16 7 M12 60.0

(注)1Nm = 10.2kgf.cm


商品説明

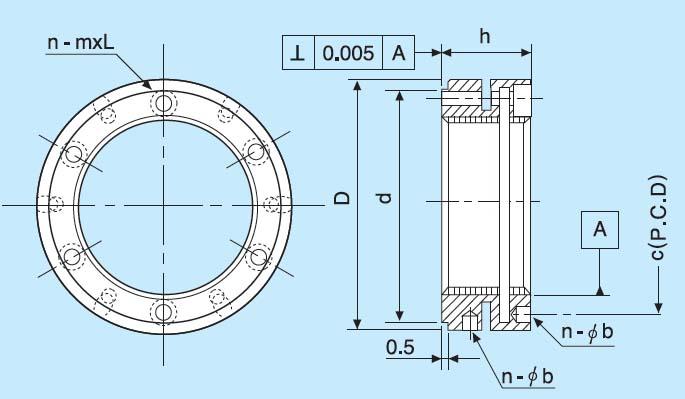

YSKロックナットは、ロックナット本体の弾性変形を利用し軸を締め付ける方式になっています。 この締め付け方式はラジアル方向(半径方向)から締付ける方式と比べて3倍以上の締結力を発揮します。 そのためこのロックナットは、負荷変動が大きく緩みに対して厳しい環境に適しています。

主要寸法表
品番 価格(円) D h d n-mXL n b c MAX.Nm
GLO YSK M16X1.5 3,260 34 18 29 4-M4 X 12 4 4 24 3.5
GLO YSK M17X1 3,260 37 18 32 4-M4 X 12 4 4 26 3.5
GLO YSK M18X1.5 3,260 38 18 33 4-M4 X 12 4 4 28 3.5
GLO YSK M20X1 3,260 40 18 35 4-M4 X 12 4 4 30 3.5
GLO YSK M20X1.5 3,260 40 18 35 4-M4 X 12 4 4 30 3.5
GLO YSK M22X1.5 3,280 42 18 37 4-M4 X 12 4 4 32 3.5
GLO YSK M24X1.5 3,280 44 18 39 4-M4 X 12 4 4 34 3.5
GLO YSK M25X1.5 3,280 45 20 40 4-M4 X 14 4 5 35 3.5
GLO YSK M26X1.5 3,300 45 20 40 4-M4 X 14 4 5 35 3.5
GLO YSK M28X1.5 3,300 46 20 43 4-M4 X 14 4 5 37 3.5
GLO YSK M30X1.5 3,300 48 20 45 4-M4 X 14 4 5 39 3.5
GLO YSK M32X1.5 3,400 50 22 47 4-M4 X 16 4 5 41 3.5
GLO YSK M35X1.5 3,400 53 22 50 4-M4 X 16 4 5 44 3.5
GLO YSK M38X1.5 3,500 56 22 53 4-M4 X 16 4 5 47 3.5
GLO YSK M40X1.5 3,500 58 22 55 4-M4 X 16 4 5 49 3.5
GLO YSK M42X1.5 3,750 60 22 55 4-M4 X 16 4 5 51 3.5
GLO YSK M45X1.5 3,750 68 22 63 6-M4 X 18 6 6 57 3.5
GLO YSK M48X1.5 4,160 69 25 65 6-M4 X 18 6 6 58 3.5
GLO YSK M50X1.5 4,160 70 25 66 6-M4 X 18 6 6 60 3.5
GLO YSK M52X1.5 4,650 72 25 68 6-M4 X 18 6 6 62 3.5
GLO YSK M55X1.5 4,650 75 25 71 6-M4 X 18 6 6 65 3.5
GLO YSK M55X2 4,650 75 25 71 6-M4 X 18 6 6 65 3.5
GLO YSK M58X1.5 5,380 82 26 77 6-M5 X 20 6 6 70 4.5
GLO YSK M60X1.5 5,380 84 26 79 6-M5 X 20 6 6 72 4.5
GLO YSK M60X2 5,380 84 26 79 6-M5 X 20 6 6 72 4.5
GLO YSK M62X1.5 6,110 86 28 82 6-M5 X 20 6 6 75 4.5
GLO YSK M65X1.5 6,110 88 28 84 6-M5 X 20 6 6 77 4.5
GLO YSK M65X2 6,110 88 28 84 6-M5 X 20 6 6 77 4.5
GLO YSK M68X1.5 6,600 93 28 87 6-M5 X 20 6 7 80 4.5
GLO YSK M70X1.5 6,600 95 28 89 6-M5 X 20 6 7 82 4.5
GLO YSK M70X2 6,600 95 28 89 6-M5 X 20 6 7 82 4.5
GLO YSK M72X1.5 7,420 97 28 91 6-M5 X 20 6 7 84 4.5
GLO YSK M75X1.5 7,420 100 28 94 6-M5 X 20 6 7 87 4.5
GLO YSK M75X2 7,420 100 28 94 6-M5 X 20 6 7 87 4.5
GLO YSK M80X2 8,560 110 32 103 6-M6 X 22 6 8 95 8.0
GLO YSK M85X2 9,370 115 32 108 6-M6 X 22 6 8 100 8.0
GLO YSK M90X2 9,780 120 32 113 6-M6 X 22 6 8 105 8.0
GLO YSK M95X2 9,900 125 32 118 6-M6 X 22 6 8 110 8.0
GLO YSK M100X2 10,000 130 32 123 6-M6 X 22 6 8 115 8.0
GLO YSK M105X2 12,100 135 32 128 6-M6 X 22 6 8 120 8.0
GLO YSK M110X2 12,100 140 32 133 6-M6 X 22 6 8 125 8.0
GLO YSK M115X2 13,600 145 34 137 6-M6 X 22 6 8 130 8.0
GLO YSK M120X2 13,600 155 36 146 6-M6 X 25 6 8 136 8.0
GLO YSK M125X2 14,500 160 36 150 6-M6 X 25 6 8 140 8.0
GLO YSK M130X2 15,500 165 36 155 6-M6 X 25 6 8 148 8.0
GLO YSK M140X2 17,500 180 38 168 8-M6 X 25 8 10 160 8.0
GLO YSK M150X2 19,500 190 38 178 8-M6 X 25 8 10 170 8.0
GLO YSK M160X3 22,900 205 40 190 8-M8 X 30 8 10 178 18.0
GLO YSK M170X3 24,600 215 40 200 8-M8 X 30 8 10 193 18.0
GLO YSK M180X3 26,300 230 40 213 8-M8 X 30 8 10 205 18.0
GLO YSK M190X3 28,100 240 40 223 8-M8 X 30 8 10 215 18.0
GLO YSK M200X3 29,800 245 40 230 8-M8 X 30 8 10 223 18.0

(注)1Nm = 10.2kgf.cm
