GLO-LIGU スピニングホルダー用コレット&オプション

GLO-LIGUスピニングホルダー用のコレット、オプションは下記のものを販売しております。


コレット 一覧
GPC14コレット　 GPC20コレット　 GPC32コレット

オプション 一覧
限界ねじ　 固定ねじ　 トルクレンチ

GPCコレット-クランプ基準範囲

品番 保持部の直径(公差h6) 最低 保持深さ 最大 保持深さ
GPC14 4 17 66
GPC14 6 22 66
GPC14 8~10 30 50
GPC14 12~14 38 50
GPC20 4 17 66
GPC20 6 22 48.5
GPC20 8~10 30 48.5
GPC20 12~20 38 48.5
SPC32 16~32 47 60

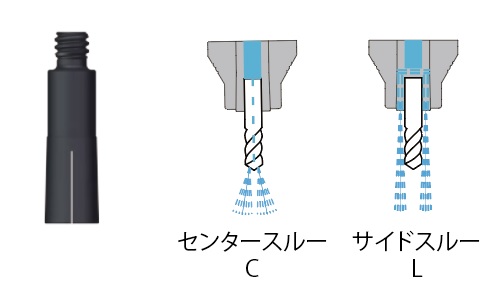

GPC14コレット

通常タイプ
品番(センタースルー) 品番(サイドスルー) 保持部の直径 最大保持深さ
XYGPC14D04C XYGPC14D04L φ4 66
XYGPC14D06C XYGPC14D06L φ6 66
XYGPC14D08C XYGPC14D08L φ8 50
XYGPC14D10C XYGPC14D10L φ10 50
XYGPC14D12C XYGPC14D12L φ12 50
XYGPC14D14C XYGPC14D14L φ14 50
ページのトップに戻る

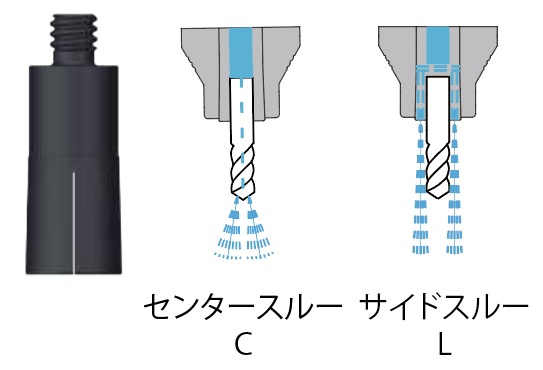

GPC20コレット

通常タイプ
品番(センタースルー) 品番(サイドスルー) 保持部の直径 最大保持深さ
XYGPC20D04C XYGPC20D04L φ4 66
XYGPC20D06C XYGPC20D06L φ6 66
XYGPC20D08C XYGPC20D08L φ8 48.5
XYGPC20D10C XYGPC20D10L φ10 48.5
XYGPC20D12C XYGPC20D12L φ12 48.5
XYGPC20D14C XYGPC20D14L φ14 48.5
XYGPC20D16C XYGPC20D16L φ16 48.5
XYGPC20D18C XYGPC20D18L φ18 48.5
XYGPC20D20C XYGPC20D20L φ20 48.5

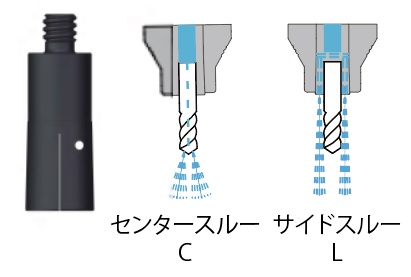

ピン付タイプ
品番(センタースルー) 品番(サイドスルー) 保持部の直径 最大保持深さ
XYGPC20D06CLP XYGPC20D06LLP φ6 66
XYGPC20D08CLP XYGPC20D08LLP φ8 48.5
XYGPC20D10CLP XYGPC20D10LLP φ10 48.5
XYGPC20D12CLP XYGPC20D12LLP φ12 48.5
XYGPC20D14CLP XYGPC20D14LLP φ14 48.5
XYGPC20D16CLP XYGPC20D16LLP φ16 48.5
ページのトップに戻る
GPC32コレット

通常タイプ
品番(センタースルー) 品番(サイドスルー) 保持部の直径 最大保持深さ
XYGPC32D12C XYGPC32D12L φ12 59.5
XYGPC32D16C XYGPC32D16L φ16 59.5
XYGPC32D20C XYGPC32D20L φ20 59.5
XYGPC32D25C XYGPC32D25L φ25 59.5
XYGPC32D30C XYGPC32D30L φ30 59.5
XYGPC32D32C XYGPC32D32L φ32 59.5

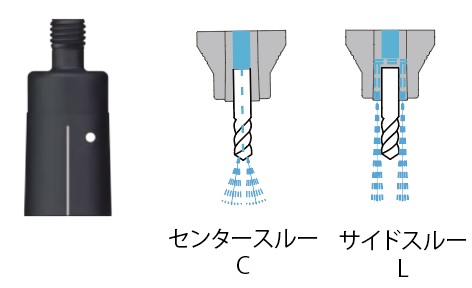

ピン付タイプ
品番(センタースルー) 品番(サイドスルー) 保持部の直径 最大保持深さ
XYGPC32D12CLP XYGPC32D12LLP φ12 59.5
XYGPC32D16CLP XYGPC32D16LLP φ16 59.5
XYGPC32D20CLP XYGPC32D20LLP φ20 59.5
XYGPC32D25CLP XYGPC32D25LLP φ25 59.5
ページのトップに戻る

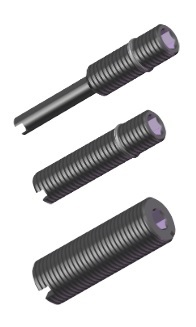

限界ねじ

品番 規格 適用直径 適用コレット
LGLS001 40 φ4-φ6 GPC14、GPC20
LGLS002 30 φ8-φ20 GPC14、GPC20
LGLS003 30 φ12-φ32 GPC32
ページのトップに戻る
固定ねじ

品番 規格 適用直径 適用コレット
LPPIN314 φ3×14 φ6-φ14 GPC14、GPC20
LPPIN312 φ3×12 φ16 GPC14、GPC20
LPPIN426 φ4×26 φ16-φ20 GPC32
LPPIN420 φ4×20 φ25 GPC32
ページのトップに戻る

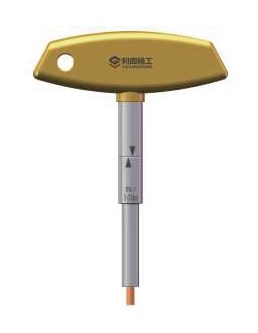

トルクレンチ

品番 規格 トルク範囲
LGGPCT10 4mm 10N・m
