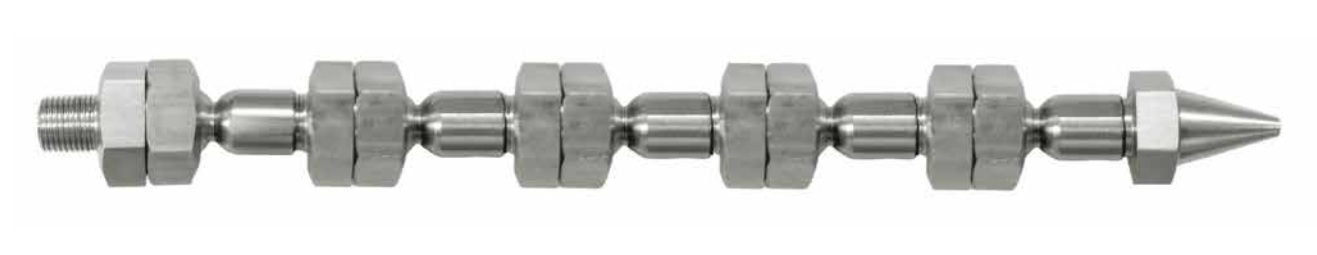

ステンレス製フレキシブル
クーラントパイプ　製品案内

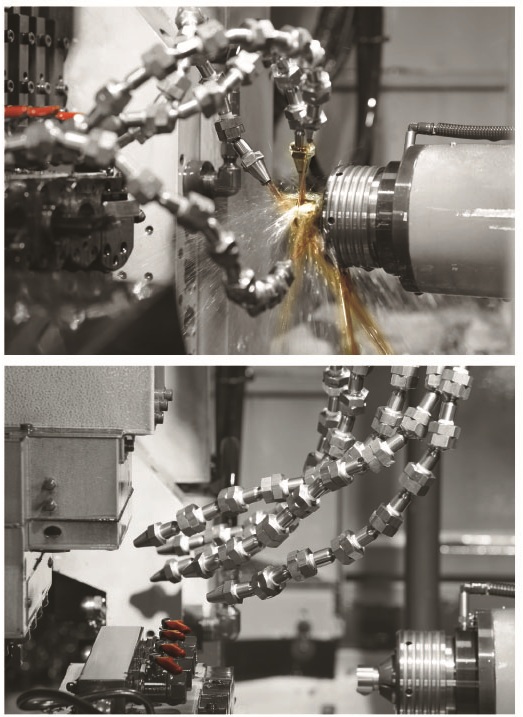

工作機械、産業機械に用いられるクーラントホースの生産・販売を行っています。 汎用クーラントホースと比べて20倍以上の圧力で使用することが可能な フレキシブルタイプのクーラントパイプです。

部品の組み合わせにより長さの調節が可能ですので、 標準仕様以外の長さが必要な場合は問い合わせ頂けます様お願い致します。

材質 : ステンレス
最大圧力 ： 70kgf/cm2




ステンレス製フレキシブルクーラントパイプ カタログの閲覧
イプロスからカタログをダウンロード

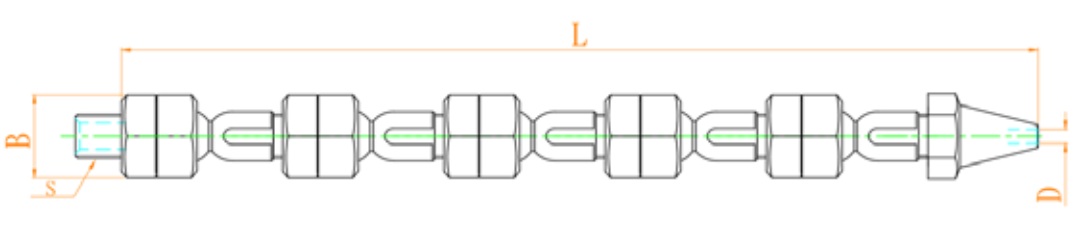

主要寸法表


品番 仕様 D ねじ(S) L HEXAGRAM(B)
JT12001 1/8''PT-φ1.6*200L φ1.6 PT1/8" 200 17
JT12002 1/8''PT-φ3.2*200L φ3.2 PT1/8" 200 17
JT12003 1/8''PT-φ5.0*200L φ5.0 PT1/8" 200 17
JT13001 1/8''PT-φ1.6*300L φ1.6 PT1/8" 300 17
JT13002 1/8''PT-φ3.2*300L φ3.2 PT1/8" 300 17
JT13003 1/8''PT-φ5.0*300L φ5.0 PT1/8" 300 17
JT14001 1/8''PT-φ1.6*400L φ1.6 PT1/8" 400 17
JT14002 1/8''PT-φ3.2*400L φ3.2 PT1/8" 400 17
JT14003 1/8''PT-φ5.0*400L φ5.0 PT1/8" 400 17
JT15001 1/8''PT-φ1.6*500L φ1.6 PT1/8" 500 17
JT15002 1/8''PT-φ3.2*500L φ3.2 PT1/8" 500 17
JT15003 1/8''PT-φ5.0*500L φ5.0 PT1/8" 500 17
JT22001 1/4''PT-φ1.6*200L φ1.6 PT1/8" 200 17
JT22002 1/4''PT-φ3.2*200L φ3.2 PT1/8" 200 17
JT22003 1/4''PT-φ5.0*200L φ5.0 PT1/8" 200 17

品番 仕様 D ねじ(S) L HEXAGRAM(B)
JT23001 1/4''PT-φ1.6*300L φ1.6 PT1/4" 300 17
JT23002 1/4''PT-φ3.2*300L φ3.2 PT1/4" 300 17
JT23003 1/4''PT-φ5.0*300L φ5.0 PT1/4" 300 17
JT24001 1/4''PT-φ1.6*400L φ1.6 PT1/4" 400 17
JT24002 1/4''PT-φ3.2*400L φ3.2 PT1/4" 400 17
JT24003 1/4''PT-φ5.0*400L φ5.0 PT1/4" 400 17
JT25001 1/4''PT-φ1.6*500L φ1.6 PT1/4" 500 17
JT25002 1/4''PT-φ3.2*500L φ3.2 PT1/4" 500 17
JT25003 1/4''PT-φ5.0*500L φ5.0 PT1/4" 500 17

品番 仕様 D ねじ(S) L HEXAGRAM(B)
JT12001N 1/8''NPT-φ1.6*200L φ1.6 NPT1/8" 200 17
JT12002N 1/8''NPT-φ3.2*200L φ3.2 NPT1/8" 200 17
JT12003N 1/8''NPT-φ5.0*200L φ5.0 NPT1/8" 200 17
JT13001N 1/8''NPT-φ1.6*300L φ1.6 NPT1/8" 300 17
JT13002N 1/8''NPT-φ3.2*300L φ3.2 NPT1/8" 300 17
JT13003N 1/8''NPT-φ5.0*300L φ5.0 NPT1/8" 300 17
JT14001N 1/8''NPT-φ1.6*400L φ1.6 NPT1/8" 400 17
JT14002N 1/8''NPT-φ3.2*400L φ3.2 NPT1/8" 400 17
JT14003N 1/8''NPT-φ5.0*400L φ5.0 NPT1/8" 400 17
JT15001N 1/8''NPT-φ1.6*500L φ1.6 NPT1/8" 500 17
JT15002N 1/8''NPT-φ3.2*500L φ3.2 NPT1/8" 500 17
JT15003N 1/8''NPT-φ5.0*500L φ5.0 NPT1/8" 500 17
JT22001N 1/4''NPT-φ1.6*200L φ1.6 NPT1/8" 200 17
JT22002N 1/4''NPT-φ3.2*200L φ3.2 NPT1/8" 200 17
JT22003N 1/4''NPT-φ5.0*200L φ5.0 NPT1/8" 200 17

品番 仕様 D ねじ(S) L HEXAGRAM(B)
JT23001N 1/4''NPT-φ1.6*300L φ1.6 NPT1/4" 300 17
JT23002N 1/4''NPT-φ3.2*300L φ3.2 NPT1/4" 300 17
JT23003N 1/4''NPT-φ5.0*300L φ5.0 NPT1/4" 300 17
JT24001N 1/4''NPT-φ1.6*400L φ1.6 NPT1/4" 400 17
JT24002N 1/4''NPT-φ3.2*400L φ3.2 NPT1/4" 400 17
JT24003N 1/4''NPT-φ5.0*400L φ5.0 NPT1/4" 400 17
JT25001N 1/4''NPT-φ1.6*500L φ1.6 NPT1/4" 500 17
JT25002N 1/4''NPT-φ3.2*500L φ3.2 NPT1/4" 500 17
JT25003N 1/4''NPT-φ5.0*500L φ5.0 NPT1/4" 500 17
